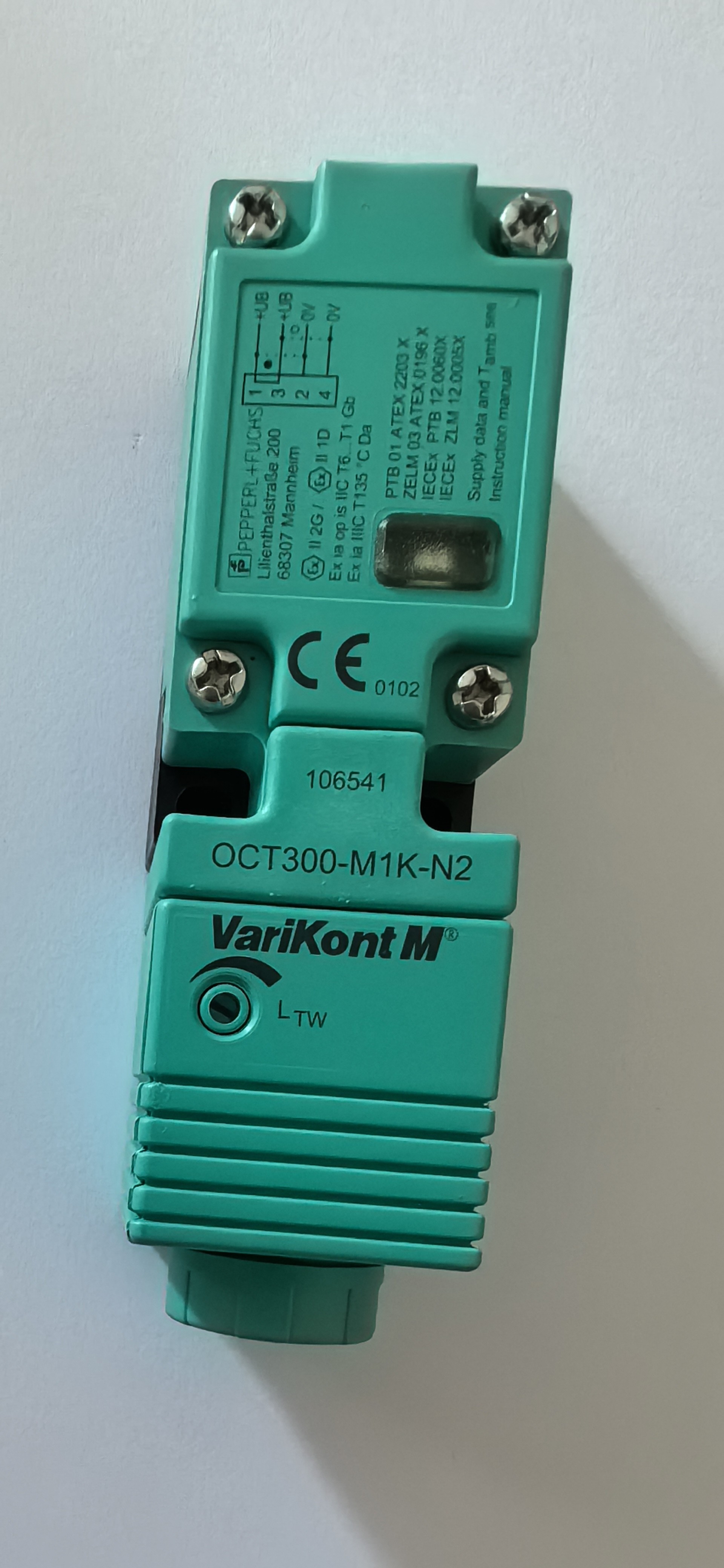

Sensor de mode diffus, NAMUR OCT300-M1K-N2

Capteur de mode diffus, NAMUR, conception spéciale, portée de détection de 300 mm, lumière infrarouge, lumière/obscurité allumée, version CC, sortie NAMUR, compartiment terminal.

Caractéristiques générales
Portée de détection		0... 300 mm
Plage de réglage		70 à 300 mm
Objectif de référence		blanc standard de 200 mm x 200 mm
Source lumineuse		IRED, 880 nm
Type de lumière		lumière infrarouge modulée
Limite de luminosité ambiante		≤ 40000 Lux par la lumière du soleil ≤ 30000 Lux de lumière halogène
Influence de la température		≤ 0,5 mm/K
Paramètres liés à la sécurité fonctionnelle
MTTFd		1319 a
Temps de mission (TM)		20 a
Couverture diagnostique (DC)		0 %
Indicateurs/mécanismes de fonctionnement
Indicateur de fonction		LED jaune: état de commutation
Éléments de commande		Réglateur de portée de détection
Spécifications électriques
Voltage de fonctionnement		6... 20 V de courant continu (Ri approximativement 0 Ohm)
Ressort		5 pour cent
Délai de mise à disposition		20 ms
Produits
Type de commutation		allumée/obscurcie, programmable
Sortie du signal		1 Sortie NAMUR NC/NO programmable
Voltage de commutation		8 V de courant continu (Ri environ 1 kΩ)
Fréquence de commutation		≤ 100 Hz
Consommation en cours
	Objectif de référence détecté	connexion 1, 2: ≤ 1 mA connexion 3, 4: ≥ 2,7 mA
	Objectif de référence non détecté	connexion 1, 2: ≥ 2,7 mA connexion 3, 4: ≤ 1 mA
Temps de réponse		5 ms
Précision de répétition		≤ 0,5% de la plage de détection
Conformité
Norme de produit		Pour les appareils électroniques
Conformité aux normes et directives
Conformité standard
	Les normes	Pour les véhicules à moteur:2000
Conditions de l'environnement
Température ambiante		-25... 70 °C (-13... 158 °F)
Température de stockage		-40 à 80 °C (-40 à 176 °F)
Caractéristiques mécaniques
Niveau de protection		Résistance à la corrosion
Connexion		Compartiment de borne M16, section transversale du cœur ≤ 2,5 mm2
Matériel
	Logements	PBT
	Façade optique	Lentilles en verre minéral résistantes aux rayures
La masse		100 g
Les dimensions
	Taille	30 mm
	Largeur	30 mm
	Profondeur	102 mm
ATEX G
Certificat d'examen CE du type		PTB 01 ATEX 2203 X
Le demandeur		Le groupe Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Allemagne
Marquage CE		Le numéro CE0102
Marquage ATEX		Zone 1:II 2G Ex ia op est IIC T6...T1 Gb
Conformité à la directive		Les États membres
Les normes		Pour les véhicules à moteur électrique:2013 La norme EN 60079-11 précise:2012 La norme EN 60079-28:2007
Capacité interne effective Ci		max. 75 nF
Inductivité interne efficace Li		négligeablement faible
Généraux		L'appareil doit être utilisé conformément aux données fournies dans la fiche de données et dans le présent manuel d'utilisation.la tension nominale maximale et la plage de température doivent être respectéesLes conditions particulières doivent être respectées. Le certificat d'examen UE de type doit être respecté.
Température ambiante		Les plages de température, selon la classe de température, sont indiquées dans le certificat d'examen CE de type.
Installation et mise en service		L'appareil associé doit, au minimum, satisfaire aux exigences relatives au degré de protection ia et aux groupes II ou III, selon les conditions de fonctionnement.En raison du risque possible d'allumage qui peut survenir en raison de défauts et/ou de courants transitoires dans le système de liaison par équipotentiel, l'isolation galvanique dans le circuit de courant d'alimentation et de signal est préférée.Les appareils associés sans isolation galvanique ne peuvent être utilisés que si les prescriptions appropriées énoncées dans la CEI 60079-14 sont remplies.La sécurité intrinsèque n'est assurée qu'avec un appareil connexe approprié et selon la preuve de la sécurité intrinsèque.
Maintenance		Aucune modification ne doit être apportée à l'appareil qui est utilisé dans des zones dangereuses.
Conditions spéciales
	Protection contre les dangers mécaniques	Lorsqu'il est utilisé dans une plage de température inférieure à -20 °C, le capteur doit être protégé contre les coups par un boîtier supplémentaire.
	Niveau de protection requis lors de l'installation des composants de connexion	IP20 selon la norme CEI 60529:2001
	Autres conditions	Consultez le certificat d'examen CE de type correspondant pour voir la relation entre le type de circuit connecté,la température ambiante maximale autorisée et la classe de température ainsi que les réactions internes efficaces.
ATEX D
Certificat d'examen CE du type		ZELM 03 ATEX 0196 X
Le demandeur		Le groupe Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Allemagne
Marquage CE		Le numéro CE0102
Marquage ATEX		Zone 20/21:II 1D Ex ia IIIC T 135°C Da
Conformité à la directive		Les États membres
Les normes		Pour les véhicules à moteur électrique:2013 La norme EN 60079-11 précise:2012 La norme EN 60079-28:2007
Capacité interne effective Ci		max. 1200 nF
Inductivité interne efficace Li		négligeablement faible
Généraux		L'appareil doit être utilisé conformément aux données fournies dans la fiche de données et dans le présent manuel d'utilisation.la tension nominale maximale et la plage de température doivent être respectéesLes conditions particulières doivent être respectées. Le certificat d'examen UE de type doit être respecté.
Température ambiante		-25... 70 °C (-13... 158 °F)
Installation et mise en service		L'appareil associé doit, au minimum, satisfaire aux exigences relatives au degré de protection ia et aux groupes II ou III, selon les conditions de fonctionnement.En raison du risque possible d'allumage qui peut survenir en raison de défauts et/ou de courants transitoires dans le système de liaison par équipotentiel, l'isolation galvanique dans le circuit de courant d'alimentation et de signal est préférée.Les appareils associés sans isolation galvanique ne peuvent être utilisés que si les prescriptions appropriées énoncées dans la CEI 60079-14 sont remplies.Ce certificat ne garantit pas que les composants installés dans la cloison isolent complètement les zones les unes des autres.Les mesures appropriées doivent être prises lors de l'installation des cloisons pour assurer l'isolement complet des zones..
Maintenance		Aucune modification ne doit être apportée à l'appareil qui est utilisé dans des zones dangereuses.
Conditions spéciales
	Protection contre les charges électrostatiques dangereuses	Le dispositif doit être installé de manière à éviter les décharges électrostatiques.aucune charge électrostatique dangereuse ne doit être attendue compte tenu des propriétés du dispositif.
	Protection contre les dangers mécaniques	Lorsqu'il est utilisé dans une plage de température inférieure à -20 °C, le capteur doit être protégé contre les coups par un boîtier supplémentaire.
	Niveau de protection requis lors de l'installation des composants de connexion	IP20 selon la norme CEI 60529:2001
	Autres conditions	Consultez le certificat d'examen CE de type correspondant pour connaître la relation entre le type de circuit connecté, la température ambiante maximale autorisée et la classe de température de surface.Dans les applications où des niveaux de charge élevés sont attendus (e.par exemple, peinture électrostatique, fabrication de feuilles, extraction de poussière, frottement mécanique),des mesures structurelles doivent être prises pour limiter la surface du boîtier en plastique exposé à cette charge à environ 15 cm2 afin d'éviter la propagation des décharges de pinceauLors de l'installation d'une cloison entre différentes zones, des mesures appropriées doivent être prises pour que les composants installés dans la cloison isolent complètement les zones les unes des autres.
IECEx G
Numéro du certificat		Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.
Le demandeur		Le groupe Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Allemagne
Marquage IECEx		Zone 1: II 2G Exception faite de la zone IIC T6...T1 Gb
Les normes		La norme IEC 60079-0:2011 est modifiée comme suit:2006
Capacité interne effective Ci		max. 75 nF
Inductivité interne efficace Li		négligeablement faible
Généraux		L'appareil doit être utilisé conformément aux données fournies dans la fiche de données et dans le présent manuel d'utilisation.la tension nominale maximale et la plage de température doivent être respectéesLes conditions particulières doivent être respectées, le certificat IECEx doit être respecté.
Température ambiante		Les plages de température, selon la classe de température, sont indiquées dans le certificat d'examen CE de type.
Installation et mise en service		L'appareil associé doit, au minimum, satisfaire aux exigences relatives au degré de protection ia et aux groupes II ou III, selon les conditions de fonctionnement.En raison du risque possible d'allumage qui peut survenir en raison de défauts et/ou de courants transitoires dans le système de liaison par équipotentiel, l'isolation galvanique dans le circuit de courant d'alimentation et de signal est préférée.Les appareils associés sans isolation galvanique ne peuvent être utilisés que si les prescriptions appropriées énoncées dans la CEI 60079-14 sont remplies.La sécurité intrinsèque n'est assurée qu'avec un appareil connexe approprié et selon la preuve de la sécurité intrinsèque.
Maintenance		Aucune modification ne doit être apportée à l'appareil qui est utilisé dans des zones dangereuses.
Conditions spéciales
	Protection contre les dangers mécaniques	Lorsqu'il est utilisé dans une plage de température inférieure à -20 °C, le capteur doit être protégé contre les coups par un boîtier supplémentaire.
	Niveau de protection requis lors de l'installation des composants de connexion	IP20 selon la norme CEI 60529:2001
	Autres conditions	Consultez le certificat d'examen CE de type correspondant pour voir la relation entre le type de circuit connecté,la température ambiante maximale autorisée et la classe de température ainsi que les réactions internes efficaces.
Le code IECEx D
Numéro du certificat		Les produits de la catégorie IECEx ZLM 12.0005X
Le demandeur		Le groupe Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Allemagne
Marquage IECEx		Ex ia IIIC T135°C Da
Les normes		La norme IEC 60079-0:2011 est modifiée par la norme IEC 60079-11:2011
Capacité interne effective Ci		max. 1200 nF
Inductivité interne efficace Li		négligeablement faible
Généraux		L'appareil doit être utilisé conformément aux données fournies dans la fiche de données et dans le présent manuel d'utilisation.la tension nominale maximale et la plage de température doivent être respectéesLes conditions particulières doivent être respectées, le certificat IECEx doit être respecté.
Température ambiante		-25... 70 °C (-13... 158 °F)
Installation et mise en service		L'appareil associé doit, au minimum, satisfaire aux exigences relatives au degré de protection ia et aux groupes II ou III, selon les conditions de fonctionnement.En raison du risque possible d'allumage qui peut survenir en raison de défauts et/ou de courants transitoires dans le système de liaison par équipotentiel, l'isolation galvanique dans le circuit de courant d'alimentation et de signal est préférée.Les appareils associés sans isolation galvanique ne peuvent être utilisés que si les prescriptions appropriées énoncées dans la CEI 60079-14 sont remplies.Ce certificat ne garantit pas que les composants installés dans la cloison isolent complètement les zones les unes des autres.Les mesures appropriées doivent être prises lors de l'installation des cloisons pour assurer l'isolement complet des zones..
Maintenance		Aucune modification ne doit être apportée à l'appareil qui est utilisé dans des zones dangereuses.
Conditions spéciales
	Protection contre les charges électrostatiques dangereuses	Le dispositif doit être installé de manière à éviter les décharges électrostatiques.aucune charge électrostatique dangereuse ne doit être attendue compte tenu des propriétés du dispositif.
	Protection contre les dangers mécaniques	Lorsqu'il est utilisé dans une plage de température inférieure à -20 °C, le capteur doit être protégé contre les coups par un boîtier supplémentaire.
	Niveau de protection requis lors de l'installation des composants de connexion	IP20 selon la norme CEI 60529:2001
	Autres conditions	Lors de l'installation d'une cloison entre différentes zones, des mesures appropriées doivent être prises pour que les éléments installés dans la cloison isolent complètement les zones les unes des autres.
